“ 5G引入多種帶寬和SCS的numerology使得測試協議變得龐雜，這在5G終端的標準中體現得更加淋漓盡致。龐大而復雜的測試?yán)?，各種測試場景的考慮，即使是一年更新4次的3GPP標準，也只能愚公移山一樣地逐漸企及。但5G的道路已經被開啟，雖然距離一馬平川還需要時日。”
5G終端的射頻測試標準主要來自38.101系列（技術要求）和38.521系列（測試方法）。然而目測了一下，單單是發射功率測試這一項，想要說清楚，不知道是不是要等到今年的花兒都謝了呢。下圖是R16最后一個版本的38521-1-g70的發射功率測試的目錄部分，僅目錄占了三個整頁，正文有兩百多頁的內容。
01
—
Uplink Configuration

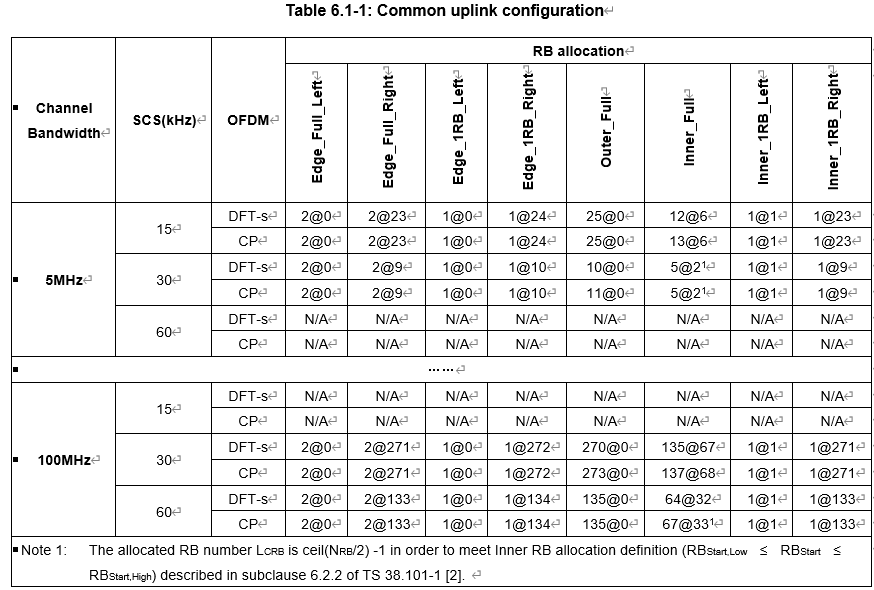

在521-1（Range1的SA mode）第六章發射機測量的概述部分，開篇就是通用上行配置的這張表，下面為節省篇幅，只選取了頭和尾，去掉了中間的10M-90M帶寬部分。

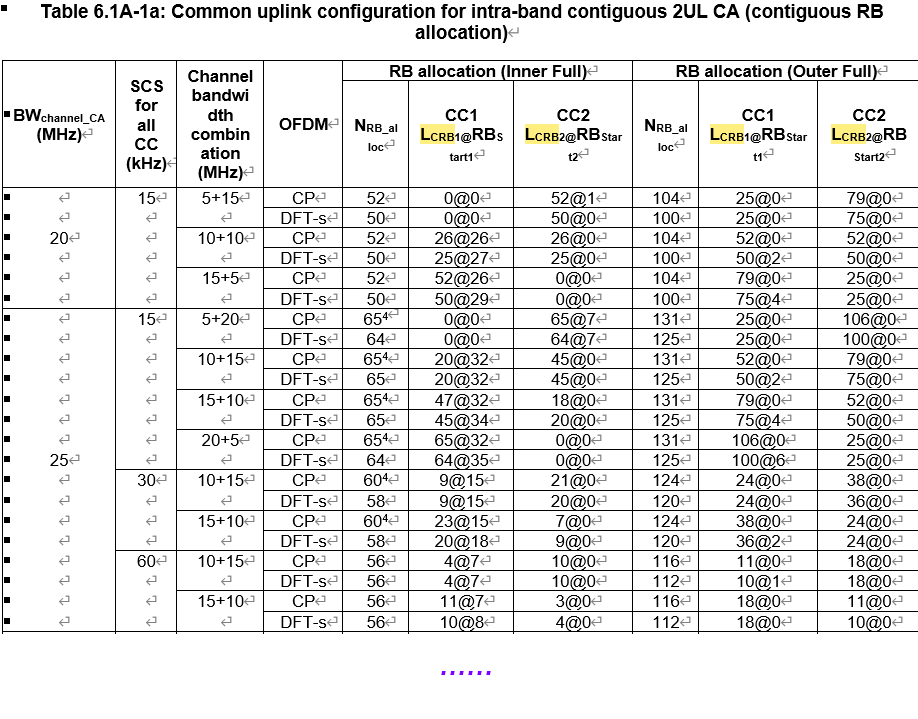

而后緊接著是關于帶內連續2UL CA的更加龐大的占據了9頁的表格，一千多種情況，如下圖所示（僅節選了兩種帶寬）：
RB的配置在OFDM系統中始終非常基本和重要，所以我們先來看一下RB分配的具體參數定義：
Channel Bandwidth：信道帶寬；SCS：子載波間隔；OFDM：兩種調制分別是DFT-s OFDM以及CP-OFDM；RB Allocation：表格里面分別給了8種和4種情況，實際中可能還不止；2@0：@前面數字表示RB的長度LCRB，@后面的數字表示RB的起始位置RBstart；common uplink：總共600多種情況分類；帶內連續2UL CA：總共1700多種情況分類。
DFT-s vs. CP：LTE的上行鏈路使用了DFT-S OFDM調制，而在5G NR中除了下行鏈路支持CP-OFDM，上行鏈路可以同時支持DFT-s-OFDM和CP-OFDM調制，這樣做的目的是，可根據場景自適應切換以獲得DFT-s-OFDM的鏈路預算優勢和CP-OFDM的MIMO空間復用優勢。也就是說DFT-s功率受限，但可以滿足更大范圍的要求，而CP更適合高吞吐量需求。

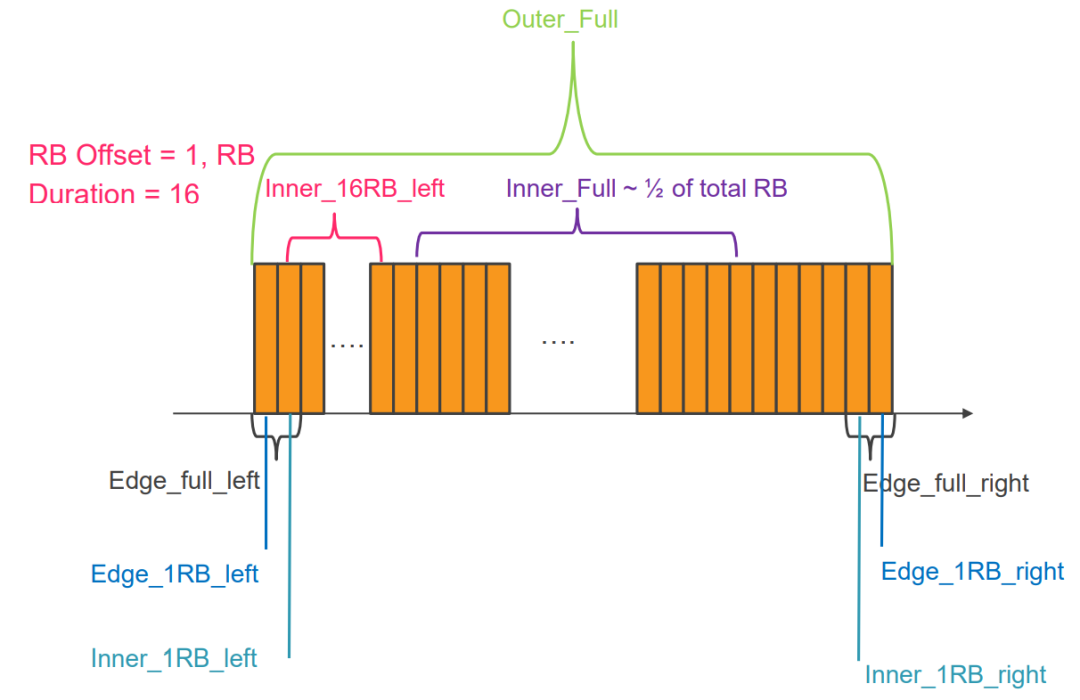

RB Allocation：在common參數中8種情況分別命名為Edge_Full_Left，Edge_Full_Right，Edge_1RB_Left，Edge_1RB_Right，Outer_Full，Inner_Full，Inner_1RB_Left，Inner_1RB_Right。如下圖所示，其他情況均好理解，對于Inner_Full的情況，還需要知道不同帶寬下，不同SCS對應的最大可用RB數量，在表5.3.2-1中定義。使用的RB數量約為總RB數量的一半。
此外，在注釋中，還有一個函數Ceil(x) ，ceil的意思是上限，向上舍入；ceil(x)是使得ceil(x)≥x的最小整數；對應的還有Floor(x) 意思是向下舍入；floor(x)是使floor(x) ≤ x的最大整數。
說到這里，我們只是把測量前的參數配置中的一個，即RB的配置參數介紹完了。其實還沒完呢，因為標準里用紅字給出了這樣一句：Editor’s note: Uplink RB allocations for intra-band UL CA with mixed numerology is FFS. FFS：For Further Study，進一步研究的意思。

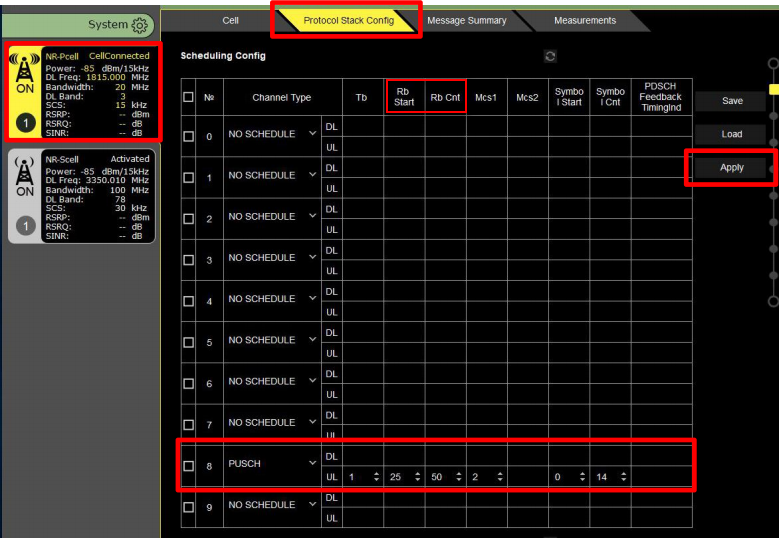

綜測儀是終端測試的核心儀表，以星河SP9500為例，我們先來看一下萬里長征走出的一小步，在其對應的設置區域：在NR配置界面的Protocol Stack Config，對PUSCH的RB配置。上面的表一堆，在綜測儀上設置RBstart（起始位置）和RB Cnt（個數）兩個參數即可。除此之外，后面還可以看到Symbol Start和Symbol Cnt兩個關于符號起始和符號個數的參數，也是可以去設置和使用的，這樣一來，測試的配置就又多了一層，也增加了更多的測試case。作為一個5G終端，真心不容易?。?/p>
02
—
UE Power Class

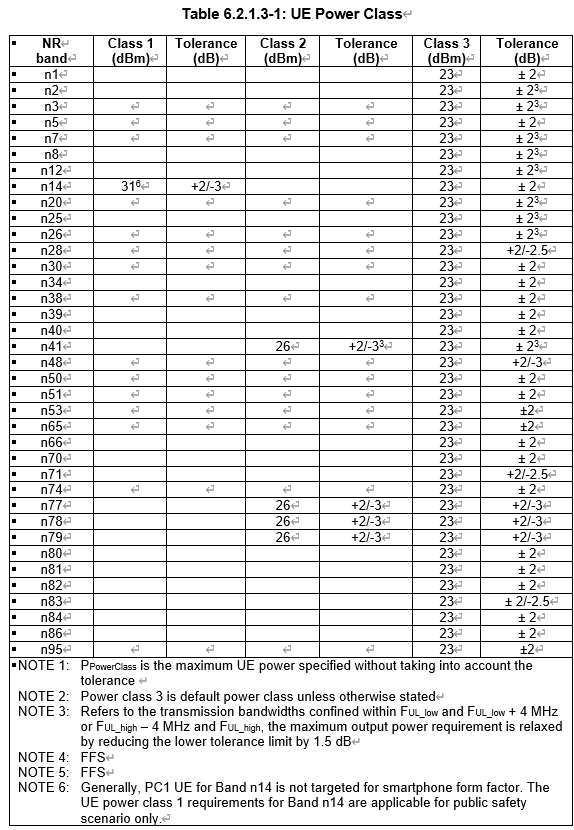

對于UE最大功率的測量，標準中定義的power class如下表，Class1，2，3均有了相應的band，但，這里又出現了幾行紅字，估計功率都還沒講完，R17的標準又會推出更多的PC1的band，所以這張表大家也就先看一眼吧。
Editor’s Note: The following aspects are not yet determined:
- PC1 requirements for NR operating bands other than Band n14 are not defined in RAN4 Rel-15 and Rel-16 specifications.
這里特別說明了，對于頻段n14的PC1 UE不針對智能手機的外形，而僅適用于公共安全場景。此外，上表并不代表所有的最大功率了，還可以有configured maximum output power，在6.2.4節中定義，使最大輸出功率高于默認的功率等級。
