5G系統中的不連續接收
DRX：Discontinuous Reception
今天的文章給大家分享5G系統中的不連續接收，這種方法主要用于終端節電，可以讓終端周期性的在某些時候進入睡眠狀態，不去監聽PDCCH子幀，而需要監聽的時候，則從睡眠狀態中喚醒，這樣就可以使終端達到省電的目的。
雖然這樣做對數據傳輸?shù)臅r(shí)延有一定的影響，但如果這種時延并不影響用戶體驗，考慮到終端更為重要的功率消耗，執行DRX是很有意義的。
DRX分為：空閑態下的DRX和連接態下的DRX ，空閑態的DRX又稱尋呼過程（Paging），連接態的DRX稱為CDRX，本篇內容主要針對CDRX。
CDRX-Connected DRX
一個典型的DRX周期如下圖所示。在這個圖中，“On Duration”的這段時間是UE監控下行PDCCH子幀的時間，在這段時間里，UE是處于喚醒狀態的。
“Opportunity for DRX”的這段時間是DRX睡眠時間，即UE為了省電，進入了睡眠而不監控PDCCH子幀的時間。
從這個圖中可以看到，用于DRX睡眠的時間越長，UE的功率消耗就越低，但相應的，業務傳輸?shù)臅r(shí)延也會跟著增加。
參數配置
Parameters configuration
受篇幅影響，讀者可自行查看3GPP TS 38.331-g10
6.3.2 DRX-Config information element 作為參考。

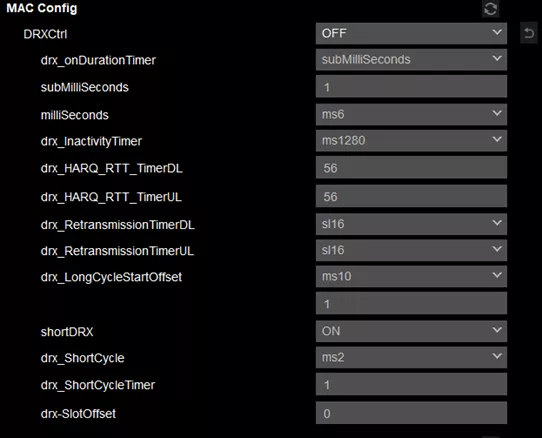

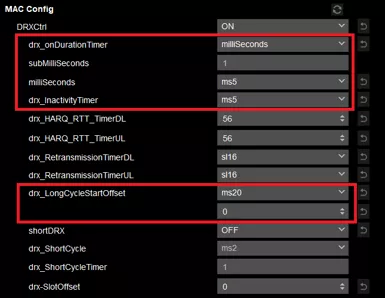

SP9500-CTS的配置界面如下圖所示：
DRX-Config
DRXCtrl：默認“OFF”，關閉DRX功能，設置為“ON，開啟DRX功能。
(1) drx-onDurationTimer
DRX持續監聽定時器，從一個DRX Cycle的起始處算起，在該定時器運行期間，終端需要持續監聽網絡的PDCCH的“PDCCH子幀數”，可選設置subMilliSeconds/MilliSeconds，
配置范圍（單位ms）：
subMilliSeconds：integer (1..31)
MilliSeconds：ms1, ms2, ms3, ms4, ms5, ms6, ms8, ms10, ms20, ms30, ms40, ms50, ms60,ms80, ms100, ms200, ms300, ms400, ms500, ms600, ms800, ms1000, ms1200, ms1600, spare8, spare7, spare6, spare5, spare4, spare3, spare2, spare1.
(2) drx-InactivityTimer
DRX非激活定時器，該定時器在終端收到新數據調度PDCCH信令后啟動，該參數表示當終端成功解碼到一個下行PDCCH信道的DCI之后，還需要繼續監測持續處于激活態的連續PDCCH 子幀數。
配置范圍（單位ms）：
ms0, ms1, ms2, ms3, ms4, ms5, ms6, ms8, ms10, ms20, ms30, ms40, ms50, ms60, ms80, ms100, ms200, ms300, ms500, ms750, ms1280, ms1920, ms2560, spare9, spare8,spare7, spare6, spare5, spare4, spare3, spare2, spare1.
(3) drx-HARQ-RTT-TimerDL
下行HARQ RTT定時器，該定時器的長度為從HARQ反饋時刻到收到針對該進程的HARQ重傳之間的最小時間間隔。只有下行進程對應的數據未解碼成功，終端才會在該進程的HARQ NACK反饋之后的第一個符號啟動。下行進程的重傳調度要在該Timer值之后才會調度。
配置范圍（單位symbol）：integer (0..56)
(4) drx-HARQ-RTT-TimerUL
上行HARQ RTT定時器，該定時器的長度為從PUSCH傳輸時刻到收到針對該進程的HARQ重傳之間的最小時間間隔。上行PUSCH傳輸后，終端啟動針對該進程的上行HARQ RTT定時器，如果PUSCH傳輸使用PUSCH重復，那么上行HARQ RTT定時器在PUSCH第一次重復后啟動。
配置范圍（單位symbol）：integer (0..56)
(5) drx-RetransmissionTimerDL
下行重傳定時器，drx-HARQ-RTT-TimerDL超時后的下一個符號啟動該定時器。該定時器運行期間，終端監聽網絡的控制信道，如果接收到針對該進程的下行調度信息或下行配置授權，則停止該定時器。
配置范圍（單位slot）：
sl0, sl1, sl2, sl4, sl6, sl8, sl16, sl24, sl33, sl40, sl64, sl80, sl96, sl112, sl128,sl160, sl320, spare15, spare14, spare13, spare12, spare11, spare10, spare9,spare8, spare7, spare6, spare5, spare4, spare3, spare2, spare1
(6) drx-RetransmissionTimerUL
上行重傳定時器，drx-HARQ-RTT-TimerUL超時后的下一個符號啟動該定時器。該定時器運行期間，終端監聽網絡的控制信道，如果接收到針對該進程的上行調度信息或上行配置授權，則停止該定時器。
配置范圍（單位slot）：
sl0, sl1, sl2, sl4, sl6, sl8, sl16, sl24, sl33, sl40, sl64, sl80, sl96, sl112, sl128,sl160, sl320, spare15, spare14, spare13, spare12, spare11, spare10, spare9,spare8, spare7, spare6, spare5, spare4, spare3, spare2, spare1
(7) drx-LongCycleStartOffset
用于配置長DRX周期的周期和偏移
默認配置表示周期為10ms，起始偏移為1ms
ShortDRX
(1)drx-ShortCycle
用于配置短DRX周期的周期。
配置范圍（單位為ms）：
ms2, ms3, ms4, ms5, ms6, ms7, ms8, ms10, ms14, ms16, ms20, ms30, ms32,ms35, ms40, ms64, ms80, ms128, ms160, ms256, ms320, ms512, ms640, spare9,spare8, spare7, spare6, spare5, spare4, spare3, spare2, spare1
(2)drx-ShortCycleTimer
用于控制終端使用短DRX周期的時間長度，單位為整數，表示在短周期內持續多少個子幀就進入長周期。如果值為2，則表示持續（2*drx-ShortCycle）個子幀就進入長周期。
drx-SlotOffset
終端啟動drx-onDurationTimer的時延，通過該參數設置DRX onDuration的起始時刻相對于子幀起點的偏移量，偏移量是1/32ms的整數倍。
配置范圍：integer (1..31)

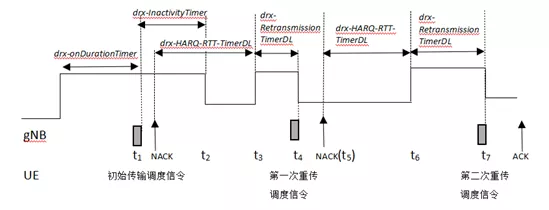

CDRX基本過程
CDRX基本過程如上圖所示：
① 終端drx-onDurationTimer啟動，終端開始監聽控制信道。
② 在 drx-ondurationTimer運行期間，gNB在t1時刻發送了針對下行進程1的初始傳輸?shù)恼{(diào)度信令，于是drx- InactivityTimer啟動。
③ 如果終端未成功解碼該進程的下行數據，則反饋HARQ NACK，在HARQ NACK反饋之后的第一個符號啟動下行drx-HARO-RTT-TimerDL。
④ t2時刻 drx-InactivityTimer超時，終端停止監聽控制信道。
⑤t3時刻drx-HARQ-RTT-TimerDL超時，啟動drx-RetransmissionTimerDL，終端開始監聽控制信道。
⑥ 在t4時刻，終端接收到gNB發送的針對進程1的第一次重傳調度信令，drx- Retransmission TimerDL停止，終端停止監聽控制信道。
⑦ 如果終端對第一次重傳數據解碼仍未成功，則在t5進行 HARQ NACK反饋，并在 HARQ NACK反饋之后的第一個符號啟動drx-HARO-RTT-TimerDL。
⑧在t6時刻drx-HARO-RTT-TimerDL超時，啟動drx-RetransmissionTimerDL。
⑨ 在t7時刻，終端接收到gNB針對進程1的第二次重傳調度信令，drx- Retransmission TimerDL停止，終端停止監聽控制信道。由于第二次重傳解碼成功，終端不再啟動在drx-HARO-RTT- TimerDL。
測試流程
配置
典型配置
drx-onDurationTimer設置為“MilliSeconds”= 5ms，
drx-LongCycleStartOffset周期設置為20ms，偏移為0ms，
drx-InactivityTimer設置為5ms，調度slot4。
drx-onDurationTimer設置為“MilliSeconds”= 8ms，
drx-LongCycleStartOffset周期設置為40ms，偏移為0ms，
drx-InactivityTimer設置為8ms，調度slot3和slot16。
drx-onDurationTimer設置為“MilliSeconds”= 20ms，
drx-LongCycleStartOffset周期設置為160ms，偏移為0ms，
drx-InactivityTimer設置為5ms，調度slot9
測試流程
說明
以SCS=30kHz為例
未配DRX功能的RMC調度過程如下圖所示，每幀的slot5均調度。
開啟DRX功能后的RMC調度過程如下圖，配置DRX 長周期為20ms，每隔兩個SFN調度一次slot5。

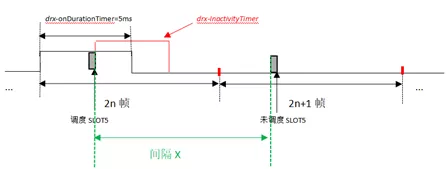

調度的Slot要在drx-onDurationTimer長度范圍內，例如，drx-onDurationTimer設置為“MilliSeconds”且長度為5ms時，配置的RMC 調度的Slot索引需要在0-9范圍內，DRX功能才會生效，例如調度slot5，如下圖所示：
測試配置小結
①drx-InactivityTimer的長度要小于2n幀最后調度的slot到2n+1最開始調度的slot之間的間隔（即圖1的間隔X，且針對SP9500，drx-InactivityTimer長度一般小于10ms）。
②drx-onDurationTimer和drx-InactivityTimer長度范圍內均為Active time，可調度上/下行數據，其余為Sleep time，不可調度上/下行數據。
③配置RMC調度的初始slot必須在drx-onDurationTimer內，DRX功能才會生效。
DRX測試實例

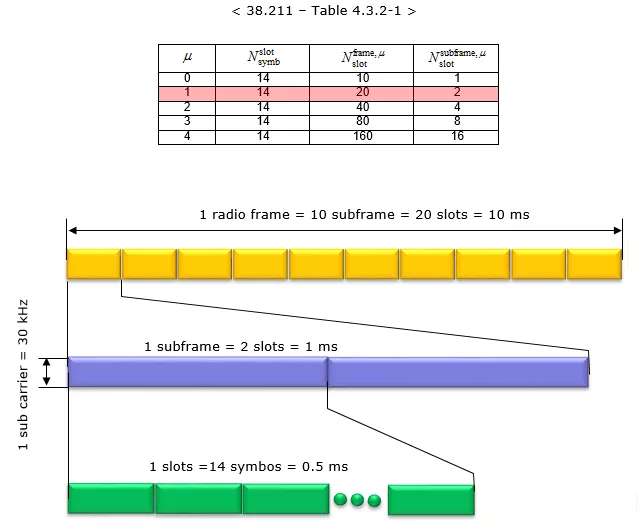

以n78,scs=30kHz,BW=100MHz為例，無線幀長度10ms，slot編號0~19，共20個slot，每一個slot長度0.5ms，下面講幾個簡單的例子：
關閉DRX

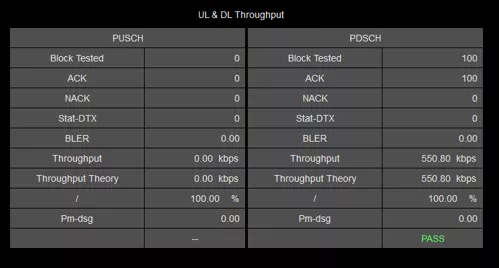

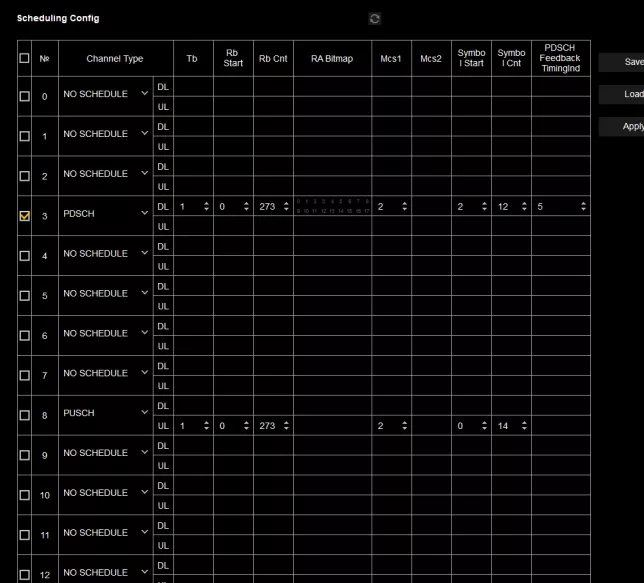

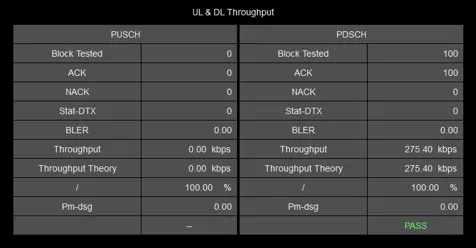

n78 100M帶寬下調度slot3 PDSCH，吞吐量如下圖所示：
【例1】開啟DRX-長周期

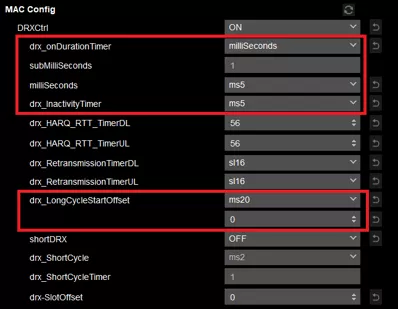

【配置】長周期20ms，onDurationTimer 5ms，InactivityTimer 5ms，同樣調度slot3，如下圖所示：
在onDurationTimer 5ms當中，終端在slot3監聽到PDCCH，按照規則，從slot4開始激活I(lǐng)nactivityTimer 5ms到slot13結束監聽，計時器完畢也沒有收到其他數據，則終端進入睡眠時間10ms，所以終端每隔一個無線幀，能夠收到一次Slot3上的PDSCH數據包，相比于不開啟DRX（每一幀都在slot3上收到下行數據）而言，吞吐量減小為之前的一半，如下圖所示
【例2】開啟DRX-長周期

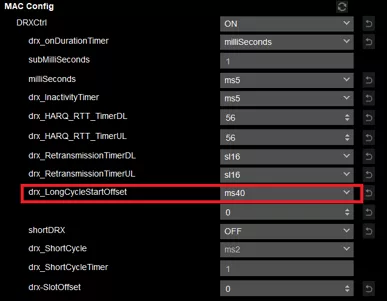

【配置】長周期變?yōu)?0ms，onDurationTimer 5ms不變，InactivityTimer 5ms不變，如下圖所示：
同樣調度slot3，相比于【例1】，該配置長周期變?yōu)?0ms，則每4個無線幀，才能監聽到1個slot3，吞吐量降為不開啟DRX的1/4，如下圖所示：
【例3】開啟DRX-長周期
【配置】長周期20ms，onDurationTimer 5ms，InactivityTimer 5ms。如下圖所示：

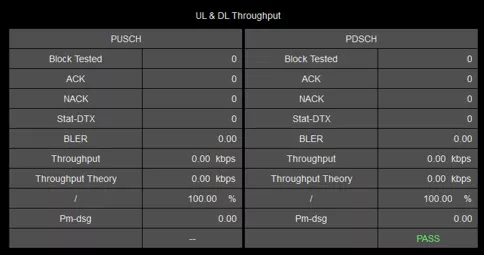

調度slot11，因?yàn)閟lot11在on duration外，終端已進入休眠狀態，終端在激活時間內監聽不到任何數據，則吞吐量變?yōu)?，如下圖所示
【例4】開啟DRX-長周期+短周期

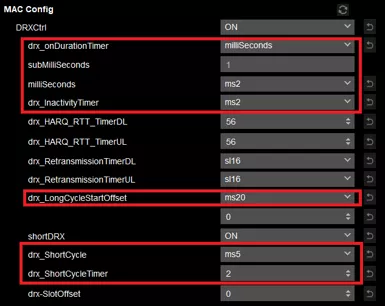

【配置】長周期20ms，短周期5ms，ShortCycleTimer 2，onDurationTimer 2ms，InactivityTimer 2ms，如下圖所示
調度slot3，在onDurationTimer 2ms時間內，終端監聽到slot3下行數據，立即激活slot4~slot7 InactivityTimer 2ms，沒有監聽到數據之后，激活短周期，短周期只能在0/5/10ms的位置被激活，所以跳過slot8/9，從slot10開始進入短周期，到slot19結束，沒有監聽到數據，短周期結束，進入下一個短周期（進入新的無線幀調度），Slot3上監聽到數據，重復以上步驟，則每個無線幀上都能監聽到Slot3上的下行數據調度，吞吐量結果與不開啟DRX保持一致，如下圖所示：
【例5】開啟DRX-長周期+短周期
【配置】長周期20ms，短周期5ms，ShortCycleTimer 2，onDurationTimer 2ms，InactivityTimer 2ms。
調度slot3和slot11，過程和【例4】保持一致，只是在短周期激活的過程中，監聽到了slot11的數據，吞吐量結果較之前，提升一倍。如下圖所示：
寫在最后
DRX方法主要用于終端節電，本文測試實例從配置DRX和slot調度出發，觀測查看吞吐量結果表征數據業務的使用情況，印證終端的功耗情況。
