對于終端UE的conformance specification; Radio transmission and reception射頻一致性測試而言，涉及的521系列標準有以下幾個部分：
TS 38.521-1：NR; Part 1: Range 1 standalone；TS 38.521-2：NR; Part 2: Range 2 standalone；TS 38.521-3：NR; Part 3: Range 1 and Range 2 Interworking operation with other radios；TS 38.521-4：NR; Part 4: Performance
上一篇的內容是以38521-1為基礎的。38521-1是Range 1 Standalone的UE conformance 射頻測試標準規范。我們回過頭來再看一下標題中的基本概念：
Range 1：FR1：Frequency range 1：410 MHz – 7125 MHz；Range 2：FR2：Frequency range 2：24250 MHz – 52600 MHz；Standalone：簡稱SA，NR獨立組網，相對于NSA非獨立組網；Conformance：一致性，就是大家都要共同遵守的測試原則和條件。
01
—
功率測試初始條件
上一篇介紹了UE的功率等級，這里繼續學習如何進行測試。首先，測試的初始條件：因?yàn)槭且恢滦詼y(cè)試，所以測試的條件必須是相同的，即UE需要在什么樣的配置下進行測試，還有綜測儀（SS：基站模擬器）需要如何配置，以及為達到正確的測量狀態而與UE采取的交互步驟等等。我們來看一下初始條件的表格：
內容主要有：
TL、TH：低溫，高溫；VL、VH：低壓、高壓；高中低頻點；高中低帶寬；最低和最高的SCS；調制方式和RB設置；
這簡單的表格背后蘊含的是非常復雜龐大的標準定義，其中前兩項是38.508（UE一致性測試的通用測試環境）中定義的內容：
溫度和濕度的要求如下：

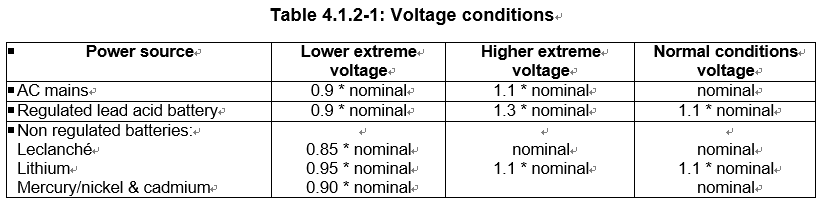

電壓要求如下：
這里又出現了一行紅字：Methodologyto control the voltage in a case which a power cable is not connected to DUT isFFS since it is not agreed whether we can connect the power cable to DUT at the OTA measurement situation yet.（在電源線沒有連接到DUT的情況下，控制電壓的方法是FFS，因?yàn)檫€沒有達成一致是否可以在OTA測量情況下將電源線連接到DUT。）

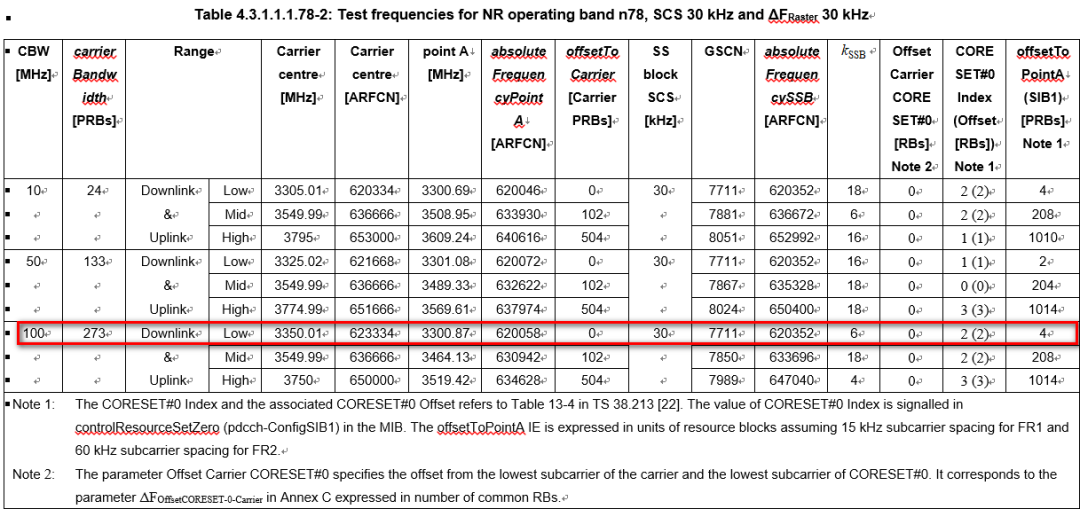

頻點、帶寬：低中高的頻點和帶寬也是在38.508中給出了定義，又是一大堆的表格，每個NR band針對不同的SCS都分別有獨立的表格相對應，這里例舉n78頻段SCS=30kHz的低中高帶寬10-50-100MHz對應的低中高頻點：
無論做什么測試，確定頻率始終是頭等大事，這張表想要說清楚不知道又要背后掏出多少標準定義了，為了更加直觀，我們對照儀表中的設置來做一些說明。
02
—
綜測儀的對應設置及說明

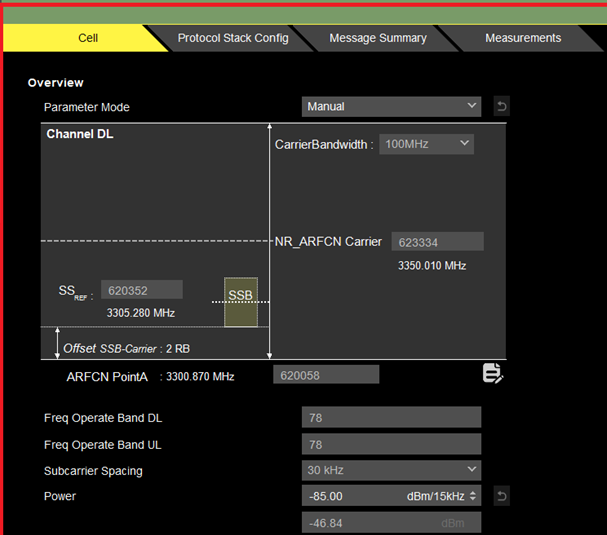

我們來看一下綜測儀SP9500上NR小區的配置，這里出現了ARFCN，band，SCS，power等信息。

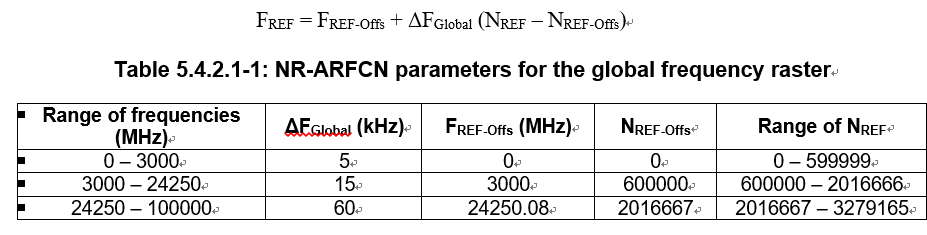

首先，對于NR的ARFCN（絕對頻率信道號），還要參看38.104中的定義：
我們就舉圖中的例子來說，對于頻點3350.01MHz，依據上表，它的ARFCN是這樣算的：
3350.01 MHz = 3000 MHz+15 kHz*（x-600000），x=623334
得出綜測儀中顯示的carrier ARFCN數值。上圖總共顯示了三個ARFCN，分別是載波中心頻率，Point A，和SSB對應的ARFCN。對應綜測儀上的設置，我們?cè)賮?lái)看一下38.508測試頻率配置表格中紅框里的這一行：
除了載波的ARFCN，還有point A。point A是個什么東東呢？此定義來自于物理層協議38.211：The center of subcarrier 0 of common resource block 0 for subcarrier spacing configuration μ coincides with 'point A'。point A是第0個CRB的中心頻點。

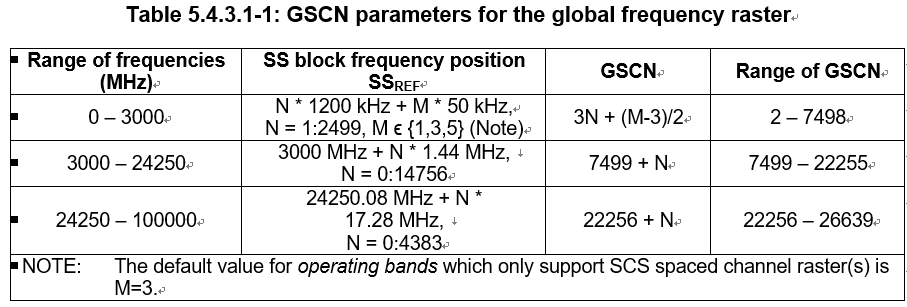

此外還有SSB的中心頻點，SSB即Synchronization Signal Block同步信號塊，包括PSS，SSS，PBCH。在NSA模式中，UE可以通過RRC信令直接獲得SSB的頻點位置：IE: absoluteFrequencySSB。而在SA模式中，需要通過小區搜索來獲取SSB的位置。所以在5G中除了ARFCN，為了能夠讓UE更快速的搜索SSB，引入了一種新的信道號叫做GSCN（Global Synchronization Raster Channel全局同步信道號），它的定義仍然出自38.104，如下表，以綜測儀中截圖為例：
GSCN=7711，對應的SSB頻率位置為3305.28MHz，：
所以說在頻域上，SSB的子載波0的位置甚至不與物理資源塊RB對齊。SSB的子載波0與CRB0的偏移=offsetToPointA(單位:RB)+kSSB(單位:子載波)。

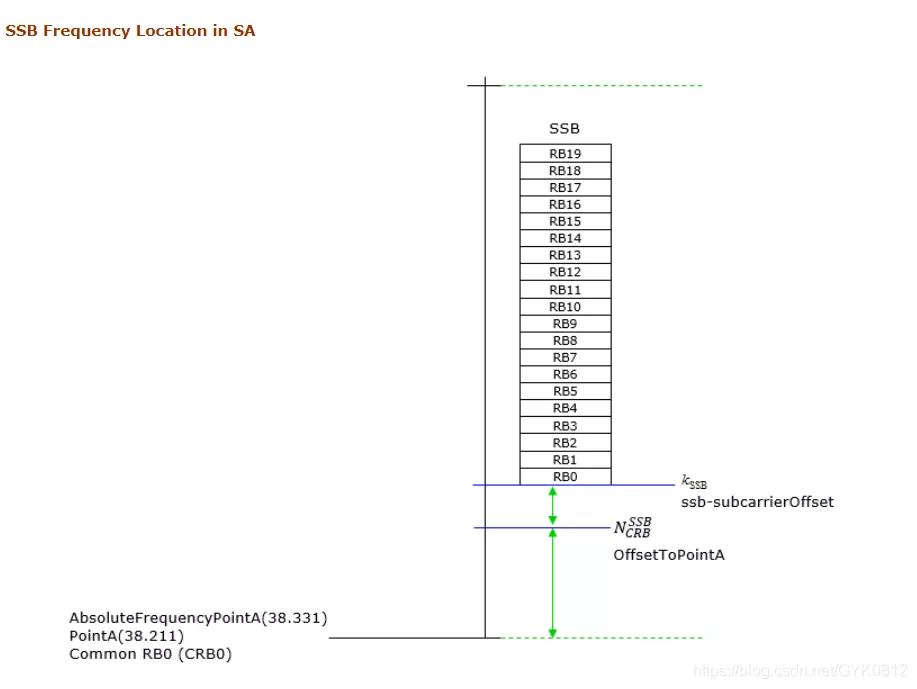

在SA模式，它們之間的頻率位置關系如下圖：
到這里，初始條件只講了頻率，帶寬和子載波的設置。距離建鏈和測量還有很多參數，留到下次再說吧。
