作為在通信行業混吃混喝的工程師的傍身之技，對于儀器儀表的操作，很多人與之打交道的時間可能已有上萬小時了。有些人練就了一雙爐火純青的“鬼影手”，有點像“無他 惟手熟爾”的賣油翁。

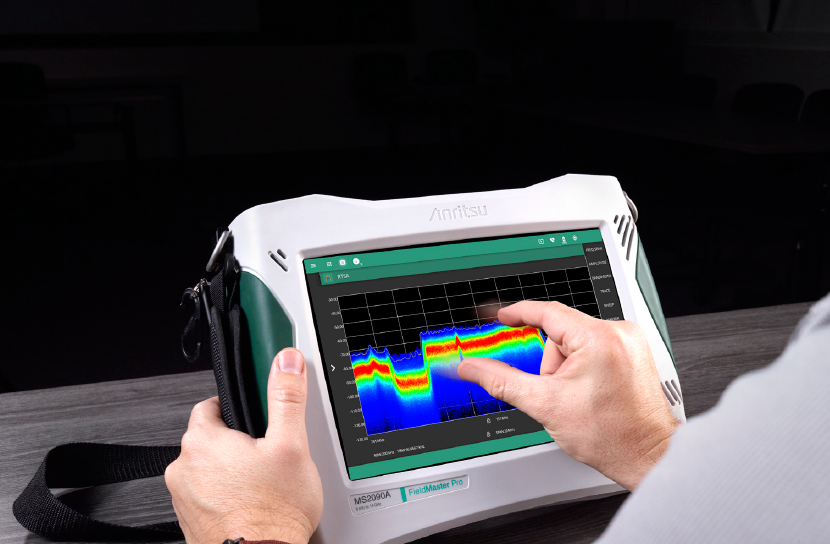

今天我們通過安立公司的路測儀Field Master Pro MS2090A來窺探一下外場實測的5G信號長什么樣。
01
—
MS2090A
首先簡單介紹一下這款路測儀的基本參數：
屏幕：10.1 inch, 1280 x 800 color touchscreen；頻率范圍：9 kHz to 9/14/20/26.5/32/43.5/54 GHz；分析帶寬：100 MHz解調：5G NR 解調選件, RF和調制質量及 SSB 信號分析；內置測量套件：channel power, OBW, ACPR；DANL (預放打開)：–164 dBm；RBW/VBW：1 Hz to 10 MHz；Phase noise @ 1 GHz：-110 dBc/Hz @100kHz offset(typical)Traces：6；Detectors：Peak, RMS/Avg., Negative；Gated sweep：時間門頻譜測量；Markers：12, marker table，Marker counter和noise marker；TOI：+20 dBm；幅度精度：< 14 GHz ±1.3 dB (±0.5 dB typ)；實時頻譜帶寬：22 MHz, 55 MHz, 110 MHz (依選件)；IQ：Capture and streaming of IQ dataConnectivity：802.11GNSS：GPS, GLONASS, GalileoInterfaces：USB 3.0, EthernetBattery life：>2 hours (function dependent)
眼睛不好的我非常關注儀表的屏幕。大屏和高分辨率，以及屏幕背景顏色的搭配，還有多點觸屏，對于這種小型手持表來說顯得尤其重要。同樣的性能下，當然更加喜愛去使用，也就能更快地探究到全面的儀表功能。
而且，據說這個大型10.1英寸彩色觸摸屏由鋼化鈉鈣玻璃保護，可以使其免受5焦耳的沖擊（相當于1.7千克的質量從沖擊面以上300毫米處掉落的沖擊）。
頻率范圍，底噪性能及相噪、分辨率帶寬，檢波等基本的頻譜儀指標，完全可以當一般的頻譜儀來用了，出差攜帶很是方便，即使放在實驗室里作為一般的測試，也免了時不時叫人幫忙搬表的麻煩。還有USB導數據，存圖，WiFi連接等等便利的功能。
另外，RTSA實時頻譜選件提供實時的信號捕獲，帶寬可達110MHz，能夠捕獲持續時間為2.05μs的信號，全振幅下的POI為100%。對于時隙持續時間為1ms的LTE信號或者幾百至幾十μs的5G信號來說，這種精細的POI性能是必不可少的。
對于5G測試而言，支持的項目包含：
Frequency Error；Time Offset；Cell/Sector ID；Modulation Quality (EVM)；SS-RSRP, SS-RSRQ, SS-SINR；Unwanted Emissions；Occupied Bandwidth；Adjacent Channel Leakage Ratio；Transmitter Spurious；EIRP；Carrier Aggregation(Up to 8 Carriers)；Multi-PCI scanner；PBCH constellation
02
—
5G信號
我們先來看一眼，實驗室測量的5G信號的頻譜，注意這是基本上沒有任何干擾的，理想實驗室條件下的，經過了精確的路徑校準和補償，以及按照標準定義的測試模式發送的基站信號頻譜。
實際的外場5G信號跟測試模式的信號有所不同。外場的信號始終是在變化的，包括各個資源塊的功率和使用情況。以下是某地點某時刻的5G信號，功率高出來的部分，一般是synchronization signal block (SSB)了。

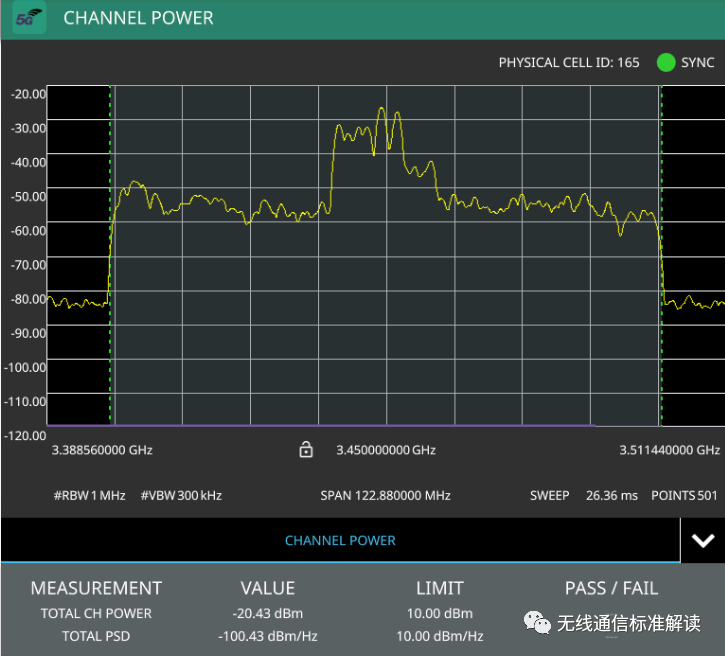

電信的：

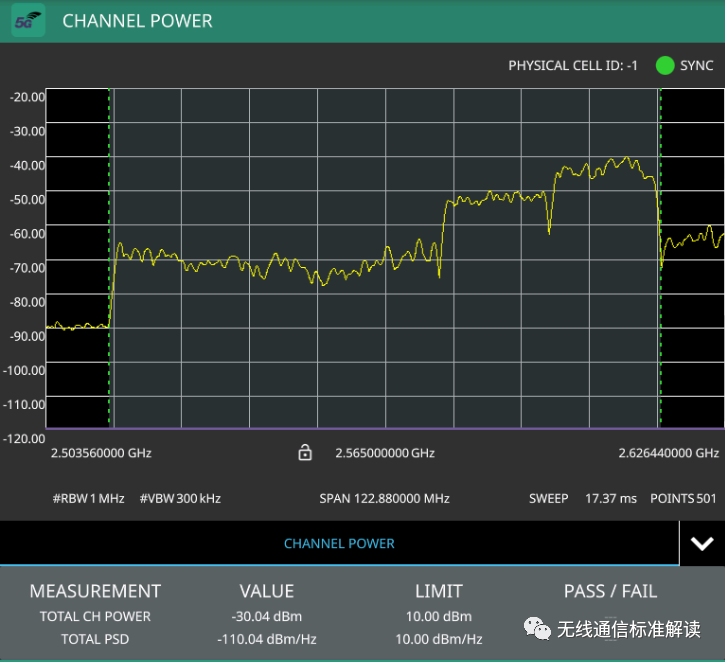

移動的：貌似右邊有2×20M用作4G LTE了？

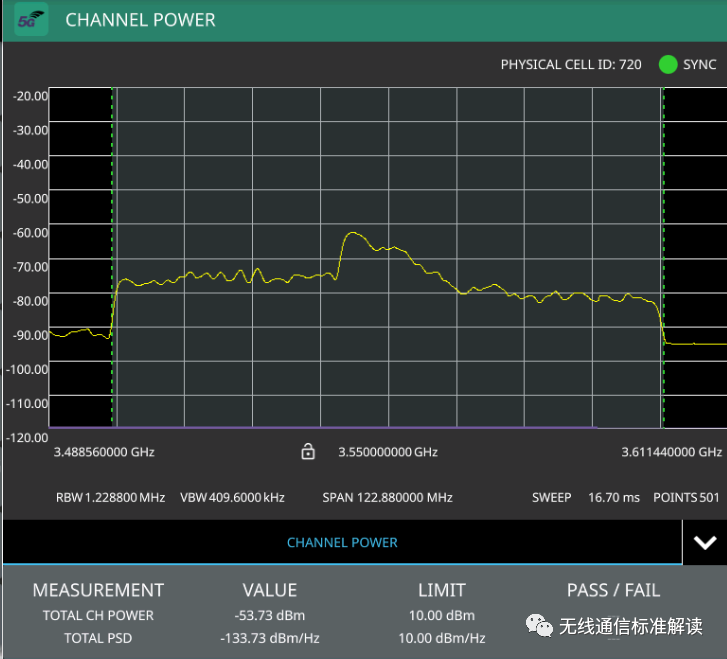

聯通的：

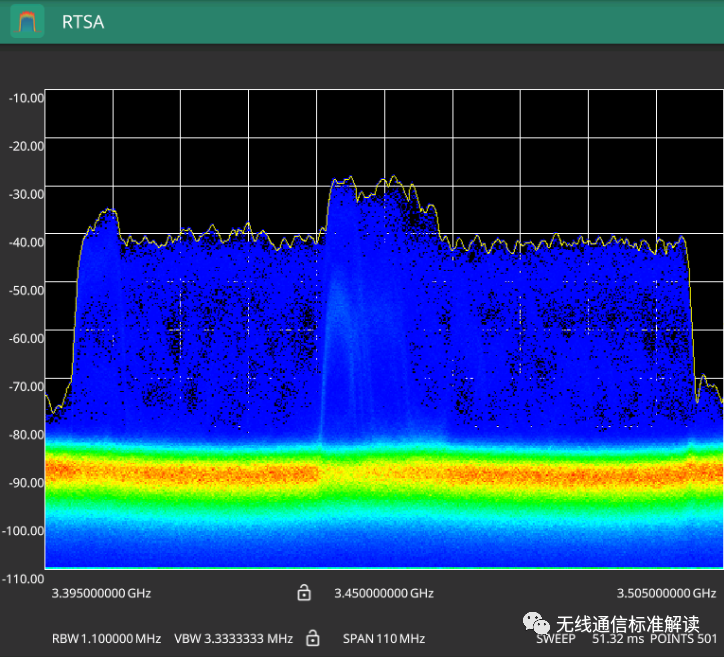

以下是RTSA：
解調結果：

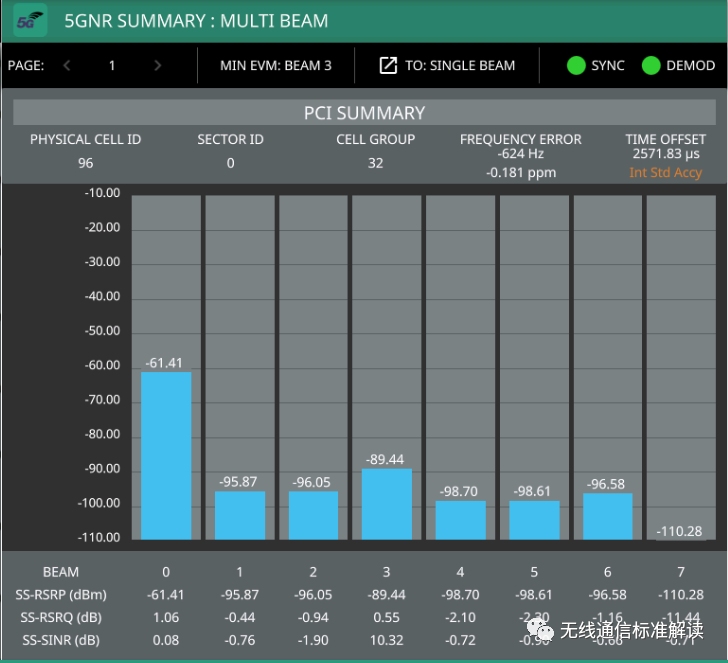

Beam Scan的結果：

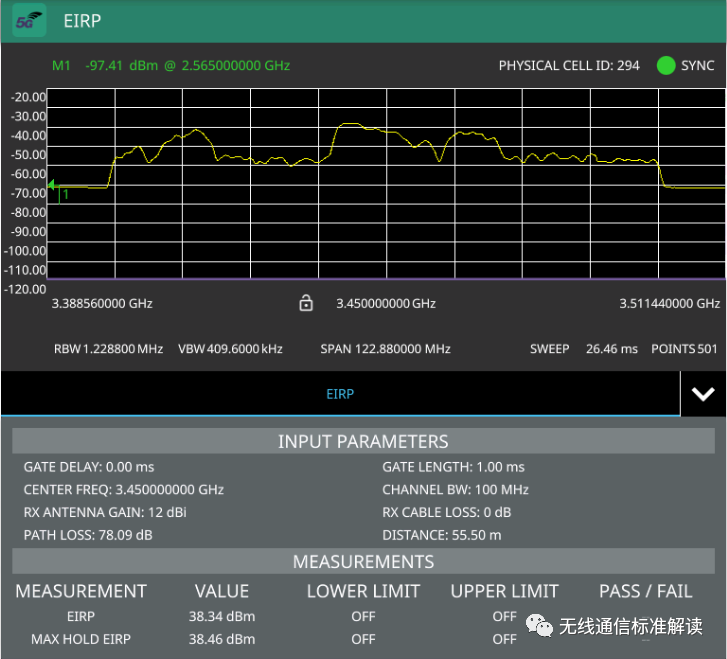

EIRP的估算：
