AGT-16系統簡介
一：產品介紹

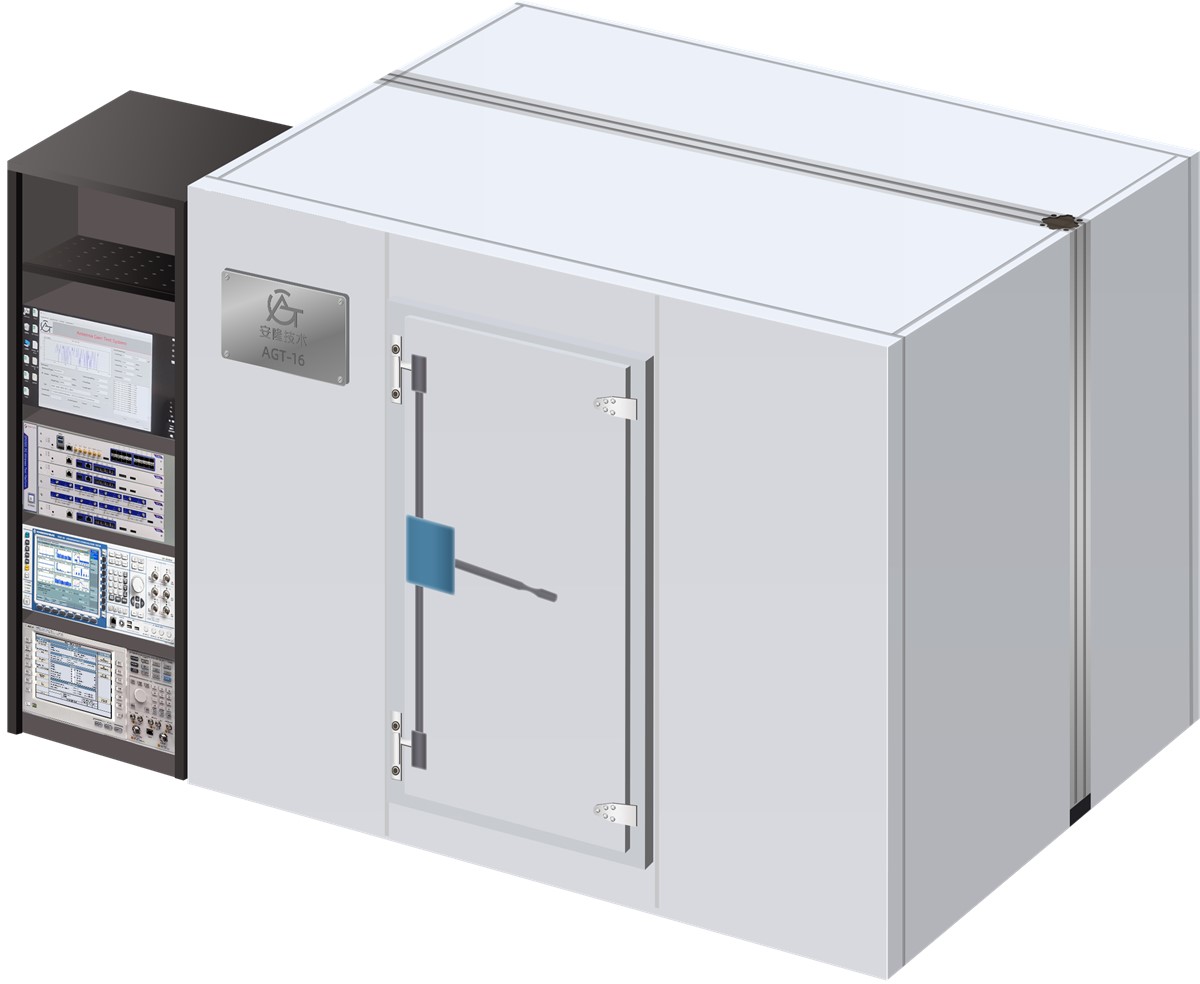

AGT-16型16探頭球面近場測試系統，支持600MHz-18GHz頻段的天線測量和3GPP/IEEE所有制式的OTA測量。同時全探頭掃描架還可作為MIMO測量掃描架，進行標準的MIMO測量。
暗室尺寸為2.2m*2.2m*2.2m,整體由鋼板模塊組成，方便安裝與拆遷。
系統射頻采集模塊具備16個探頭，探頭環直徑1.45m，靜區直徑300mm。
轉臺系統采用全新的同軸多動力設計結構，可支持全方位的角度測試。
二：軟件介紹

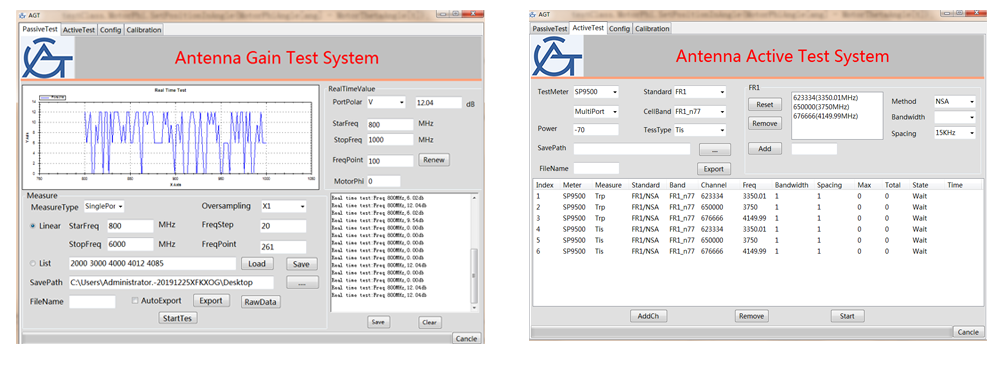

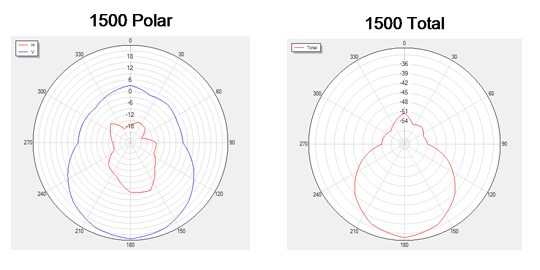

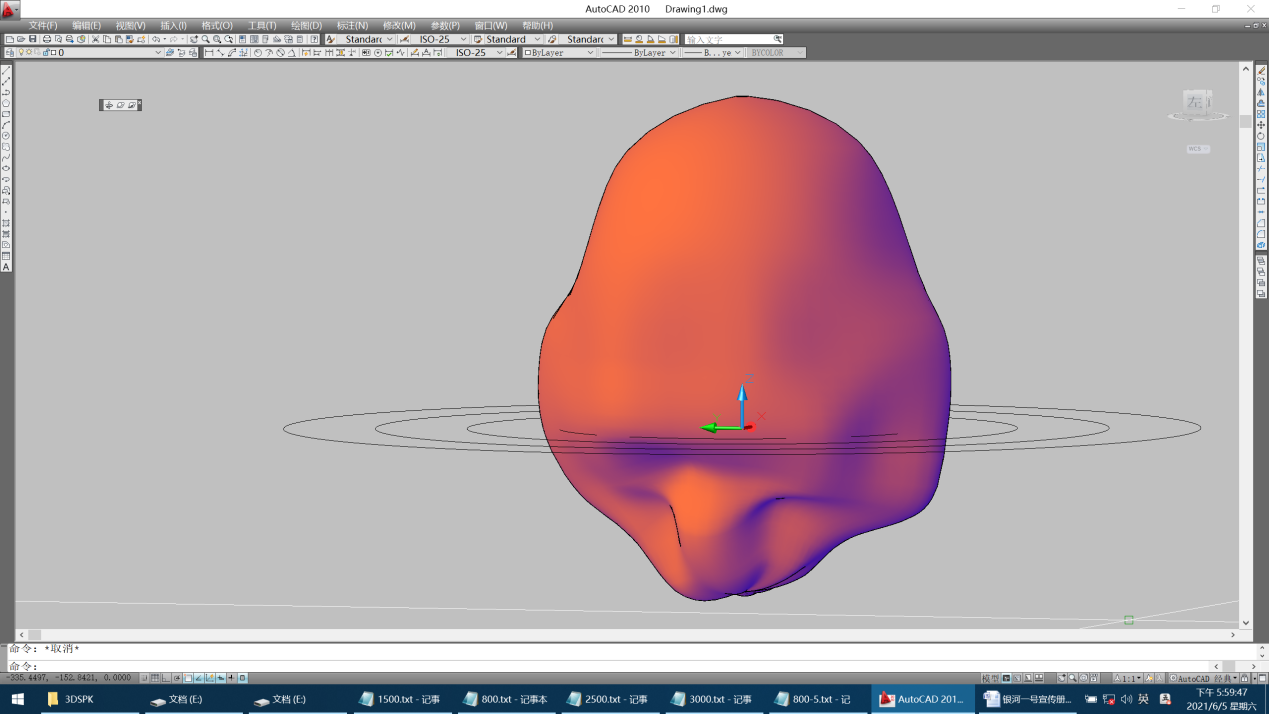

AGT-16采用安隆技術自主研發的技術和軟件算法，測試軟件AGT測試功能齊全，包含無源的增益和效率測試，以及有源的2/3/4/5G/Wi-Fi/BT的TRP、TIS和MIMO測試。軟件操作便捷，可以對應導出2D和3D圖。
三：技術規格
基本規格
頻率范圍 | 600MHz-18GHz |
暗室尺寸 | 2.2m*2.2m*2.2 m |
被測物最大尺寸 | 50cm |
被測物的最大重量 | 8KG |
典型動態范圍 | 60dB |
無源測試速度 | 2分鐘／261頻點 |
典型TIS速度 | 2~8分鐘／CH |
典型TRP速度 | 30 秒／CH |
增益穩定性 | ±0.3dB |
TRP穩定性 | ±0.6dB |
TIS穩定性 | ±1 dB |
重復性測試
測試項目 | 重復性 |
TRP | <±0.5dB |
TIS | <±0.5dB |
Gain | ±0.2dB（600MHz-6GHz） ±0.3dB（6GHz-18GHz） |
Efficiency | ±0.2dB（600MHz-6GHz） ±0.3dB（6GHz-18GHz） |
天線無源測試能力
測試頻率 | 600MHz-18GHz |
極化類型 | 線極化、圓極化、橢圓極化 |
測試內容 | 增益、效率、3D方向圖、2D方向圖、波瓣寬度、 指向精度、前后比、不圓度、軸比等 |
測試特點 | 測試速度快， 支持全部無源天線參數 超快速近遠場變換算法，可直接在測試軟件計算出結果 |
AGT-16測試系統各制式測試時間（信令模式）
測試制式 | TRP | TIS |
GSM | 1分鐘 | 2分鐘 |
CDMA2000 | 1分鐘 | 2分鐘 |
WCDMA | 1分鐘 | 3分鐘 |
LTE-TDD | 2分鐘 | 3分鐘 |
LTE-FDD | 2分鐘 | 3分鐘 |
5G NR FR1 | 3分鐘 | 8分鐘 |
Wi-Fi | 2分鐘 | 4分鐘 |
BT | 1分鐘 | 3分鐘 |

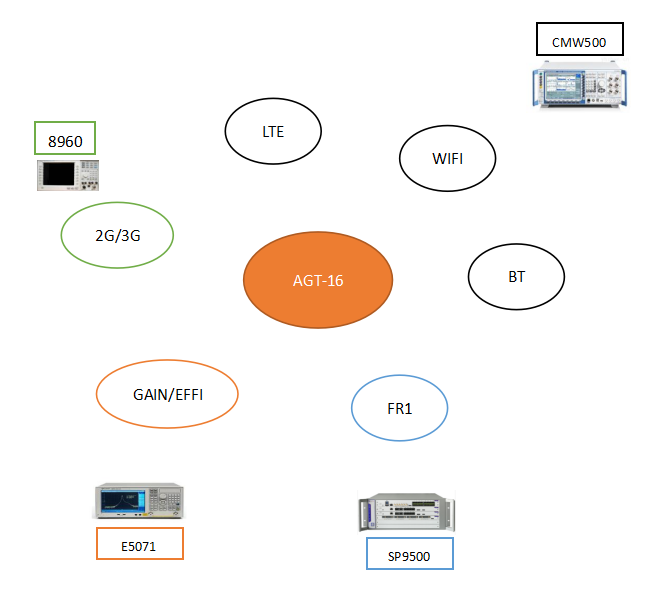

AGT-16信令測試制式與推薦儀表
測試制式 | 儀表類型 | 儀表型號 |
無源測試 | 矢量網分 | Keysight、R＆S矢網系列 |
2/3/4G | 綜測儀 | Agilent8960/CMW500 |
5G(NR FR1) | 綜測儀 | SP9500 |
Wi-Fi/BT | 綜測儀 | CMW500 |
